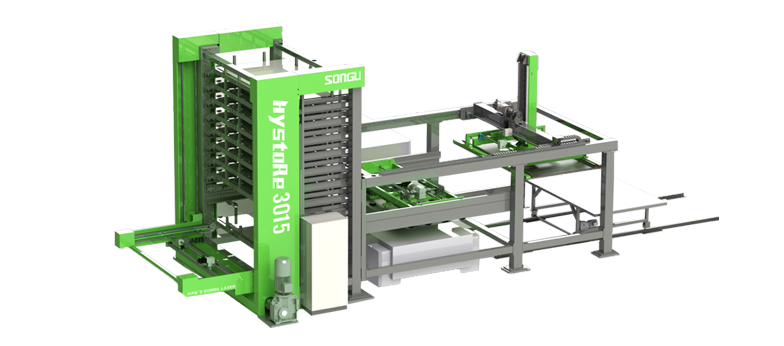

HystoRe 3015 소재 적재 및 자동로딩 시스템

Model：HystoRe 3015

Working area：3000mmx1500mm

Laser power：

Overall dimension：13150mmx4800mmx4840mm

Introduction

레이저 커팅기의 자동 로딩 및 언로딩 및 보관 시스템

지능형 생산은 노동 비용을 효과적으로 절약할 수 있습니다.
다층 저장 장치는 사이트 활용률을 크게 향상시킵니다.
모듈식 디자인은 다중 기계 연결 로딩 및 언로딩을 실현할 수 있습니다.
버스 통신과 지능형 공장 MES 시스템이 원활하게 연결됩니다.

Features

레이저 절단 유연한 생산 라인은 MACH 및 WIND 시리즈 레이저 절단기를 기반으로 합니다. 이 절단 플랫폼에는 HyStore 시리즈 자동 로딩 및 언로딩 장치가 설치됩니다. Beckhoff 시스템에서 당사가 개발한 통합 유연 시스템과 함께 전체 유연 생산 라인에는 다음과 같은 기능이 있습니다.

완전 자동 지능형 생산, 무인, 인건비 크게 절약;

자동 로딩 및 언 로딩으로 생산 효율성이 크게 향상됩니다.

다단계 자재 저장 장치는 현장을 크게 절약하고 현장 활용률을 향상시킵니다.

모듈식 설계는 단일 및 다중 기계 연결 로딩 및 언로딩을 달성할 수 있습니다.

EtherCAT 버스 통신은 스마트 팩토리 MES 시스템의 원활한 통합을 가능하게 합니다.


Video
Specification
Number of store layers 8 Floor
Max tray lif ting speed 0.25m/s
Max tray translational moving speed 0.4m/s
Max translation speed of loading mechanism 0.8m/s
Max lifting speed of loading mechanism 0.25m/s
Max translation speed of unloading mechanism 0.8m/s
Max lifting speed of unloading mechanism 0.25m/s
Unloading fork switching speed 0.4m/s
Vibration value 0.5G
Running beat 90S
Storage load 24T
The scope of work 3000mmx1500mm
Overal l dimensions 13150mmx4800mmx4840mm
Working environment temp： -10～45℃ humidity： ≤95%RH no condensation
Power supply 30 KVA/3P+E/380VAC±10%/50HZ
Air source the working pressure shall not be lower than 0.6mpa, and the flow rate shall not be lower than 0.4m³/min

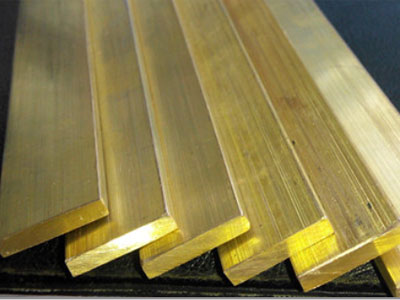

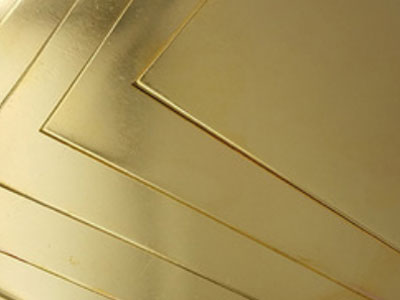

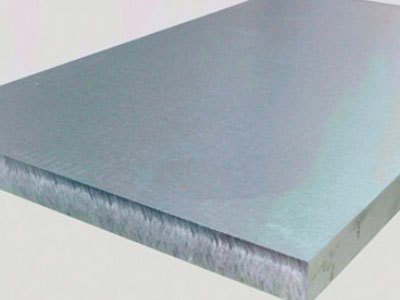

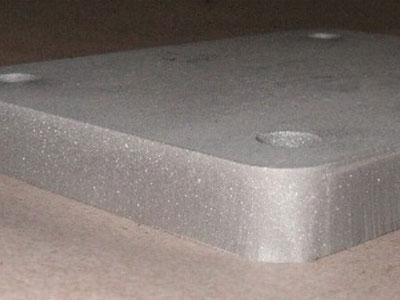

Application

더 알고 싶으시면 연락주세요 051-972-8633
